Bina altı trafo tesislerinde koruma
ve işletme topraklama değerleri nasıl ölçülür. Toprak kazıkları
çakılamadığından megerle sadece toprak irtibatının olup olmadığı
tespit edilmektedir. Gerçek değerler aşağıdaki yöntemle
bulunabilmektedir. Saha testleri yapılmış yöntemin doğruluğu test
edilmiştir.İlk önce
megeririn topraklama kazıklarına bağlanması gereken iki probu
(siyah ve yeşil) trafonun AG panosunda koruma topraklaması
barasına bağlanır.

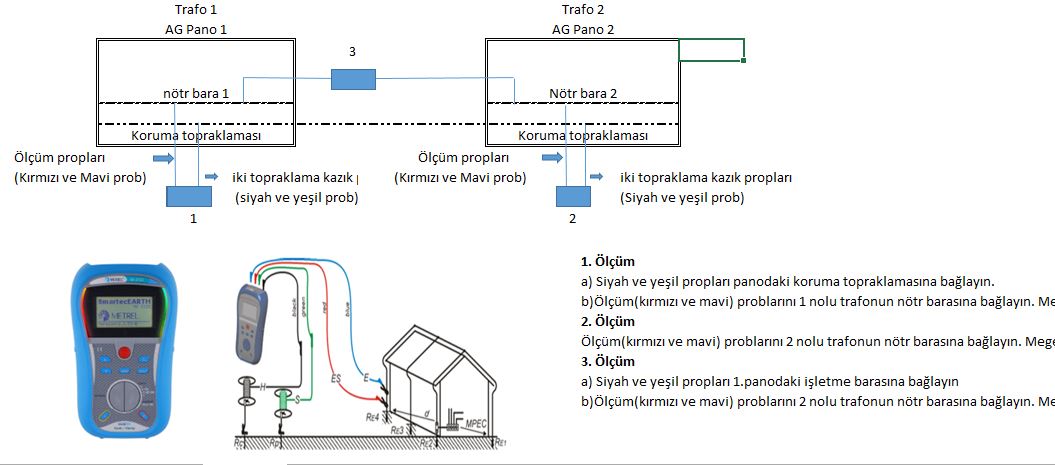

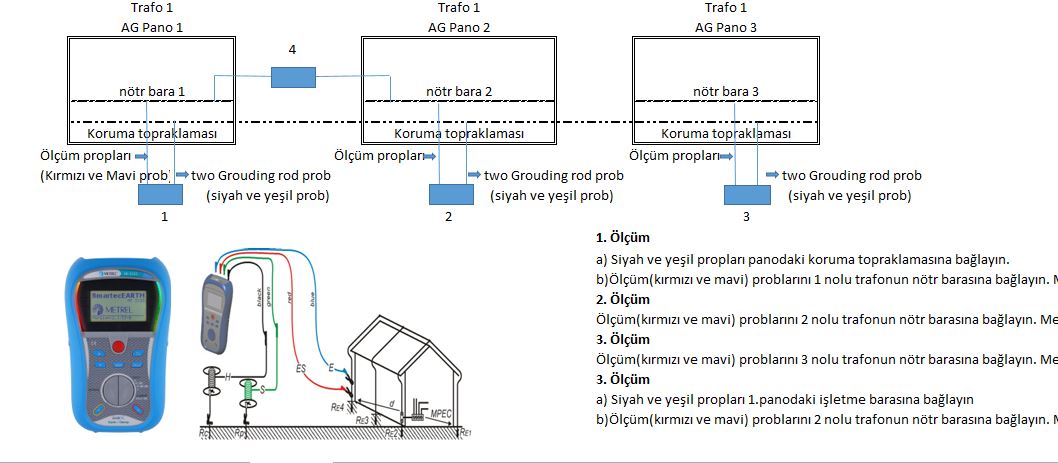

1-Megerin
ölçüm propları (mavi ve kırmızı) 1 nolu trafonun nötr barasına
bağlanır.Ölçüm yapılır ve sonuç aşağıdaki ölçüm 1 'e
yazılır.
2-Megerin
ölçüm propları (mavi ve kırmızı) 2 nolu trafonun nötr barasına
bağlanır.Ölçüm yapılır ve sonuç aşağıdaki ölçüm 2 'e
yazılır.
3-Megerin
ölçüm propları (mavi ve kırmızı) 2 nolu trafonun nötr barasına
bağlanır.Ölçüm yapılır ve sonuç aşağıdaki ölçüm 3 'e
yazılır.
3-
Megerin topraklama kazıklarına
bağlanması gereken iki probu(siyah ve yeşil) 1 nolu trafonun nötr
barasına bağlanır.Megerin ölçüm propları (mavi ve kırmızı) 2 nolu
trafonun nötr barasına bağlanır.Ölçüm yapılır ve sonuç aşağıdaki
ölçüm 4 'e yazılır.
Hesapla butonuna basılarak 1,2 ve 3
nolu trafolara ait işletme ve koruma topraklama değerleri bulunur.
